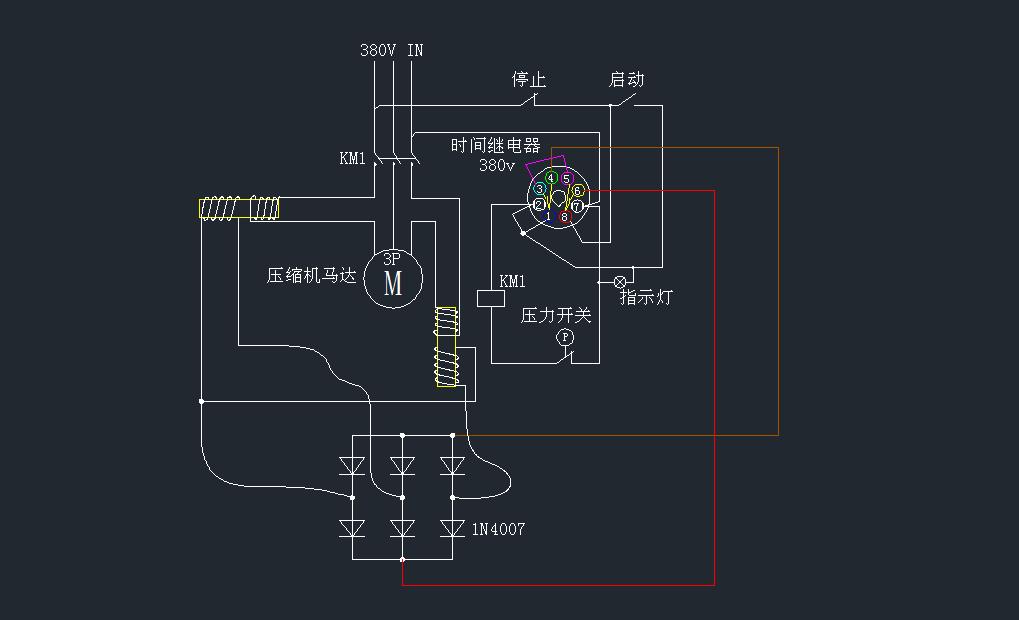

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝
電路圖
圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖
線圈實物圖
[ 此帖被lucas在2011-06-02 20:07重新編輯 ]
杜紅嶺
向大家學習
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 210 點
下載積分: 870 分
在線時間: 13(小時)
注冊時間: 2010-12-31
最后登錄: 2020-06-02
查看杜紅嶺的 主題 / 回貼
1樓  發表于: 2011-06-07 08:01
圖紙不太清楚，假設一下：兩個變壓器是電流互感器，是起到保護壓縮機，壓縮機達到壓力以后，壓力開關沒有動作，電流異常以后，超出設定電流后，經整流后，給時間繼電器電壓，時間繼電器動作。保護停機。
